Mandibule de jeune cocker  de 8 mois qui présentait une endognathie mandibulaire avec des crocs convergents se plantant dans le palais, associée à la présence de dents surnuméraires à l'arcade incisive  mandibulaire.
Ci-contre radio avant les différents traitements. Film intraoral incidence sagittale ventro dorsale (50 KV , 15 Mas)

On observe :
- une polyodontie incisive ( 7 incisives)
- une structure de type dentaire  (DENT INCLUSE ?) entre la canine de G. et la mitoyenne (42 et 44) en lingual par rapport à la 43.

Photo pendant l'extraction de l'incisive (43) latérale surnuméraire.Cette 43 est légèrement vestibulée.On aperçoit la canine mandibulaire D.(44) trés distalée et lingualée, comme bloquée par la ou les dents surnuméraires.



Aprés extraction de l'incisive,la cuspide d'une dent est visible au fond du site d'avulsion. Il s'agit en fait d'une canine dysplasique.Cette canine surnuméraire est extraite car elle repousse distalement la canine définitive.



La canine dysplasique incluse est la structure matérialisée par l'étoile.





A droite l'incisive, à  gauche la canine dysplasique. Aprés extraction de la canine dysplasique la canine définitive a progressivement repris une position plus mésiale. Cette correction spontanée dans le sens disto mesial ne s'est malheureusement pas accompagnée d'une correction linguo vestibulaire. Les crocs sont toujours trés ressérés (voir photo ci-dessous).




Aprés les deux extractions le problème de l'endognathie est à régler.





La solution choisie sera un  écarteur constitué par un vérin forestadent  bagué sur les canines qui permet un mouvement  de vestibulo-translation. La particularité de cet appareil consiste en un appui sur toute la hauteur de la face linguale des crocs ce qui induit non pas une force de vestibulo-version mais ce qui est mieux une force à forte composante de translation. La flêche blanche dans la résine indique le sens de rotation du vérin : 1/4 de tour de butée à butée = 0,25 mm d'écartement.

Ci-dessous le résultat en fin de traitement (à droite la situation de départ)

Chez ce jeune berger allemand de 9 mois, la 43 est en position de vestibuloversion. Le reste de l'arcade incisive mandibulaire est trés bien aligné et s'articule parfaitement avec la supérieure. Les vidéos montrent le principe de correction avec une chainette arqueboutée sur une vis orthodontique.

Tomas 1
Vidéo envoyée par orthovet*

Le traitement de cette malposition passe par par la mise en place d'une vis orthodontique (Tomas) dans le plancher mandibulaire, à distance des racines des incisives et de la canine. C'est-à- dire environ dans le plan parasagittal à la symphyse . Vis cruciforme percée (Tekka) diamètre 1,5, longueur 7 mm.
Sur la tête de cette vis est arqueboutée une chainette embrassante dont les possibilités de glissement sont entravées par le collage d'un bracket sur la face vestibulaire de l'incisive. Un maillon de la chainette est passé dans le bracket.

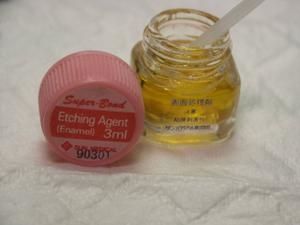

                                                  Application de l'etching.


                                             Vérification de la qualité de l'etching.


                                                          Collage du bracket


                           La  chainette est équilibrée en mesio-distal et sectionnée .

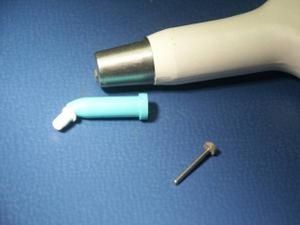

La spider screw a été placée en forage semi-direct (vis autoforeuse) aprés fraisage cortical avec fraise Maillefer E 0123 iso 010 WC 19 mm. La vis est montée sur un axe cruciforme  AXCT1K pour contre angle (rotation lente) voir photo ci-dessous.


D'autres systèmes de vissage existent faisant appel à des "cloches"  ou clef montées sur contre angle. Ci-dessous photo extraite du filme du Dr Ph. Jeanne pour le laboratoire Tekka.

Fin de traitement (aprés retrait de la vis de traction, du bracket et de la chainette). La 43 aprés sa liguoversion est maintenant alignée sur l'arcade. Pour éviter la récidive, l'arcade est solidarisée par une gouttière en résine ortho (orthorésine Detrey).

L'incisive mandibulaire latérale D. (43) est coulée dans une gouttière de contention qui englobe 5 incisives pour éviter la récidive.



Sites d'implantation des vis à la mandibule

- face linguale
